UL1007 PVC电子线
发布时间：2023-09-09 18:05:09来源：无锡胜维电气编辑部

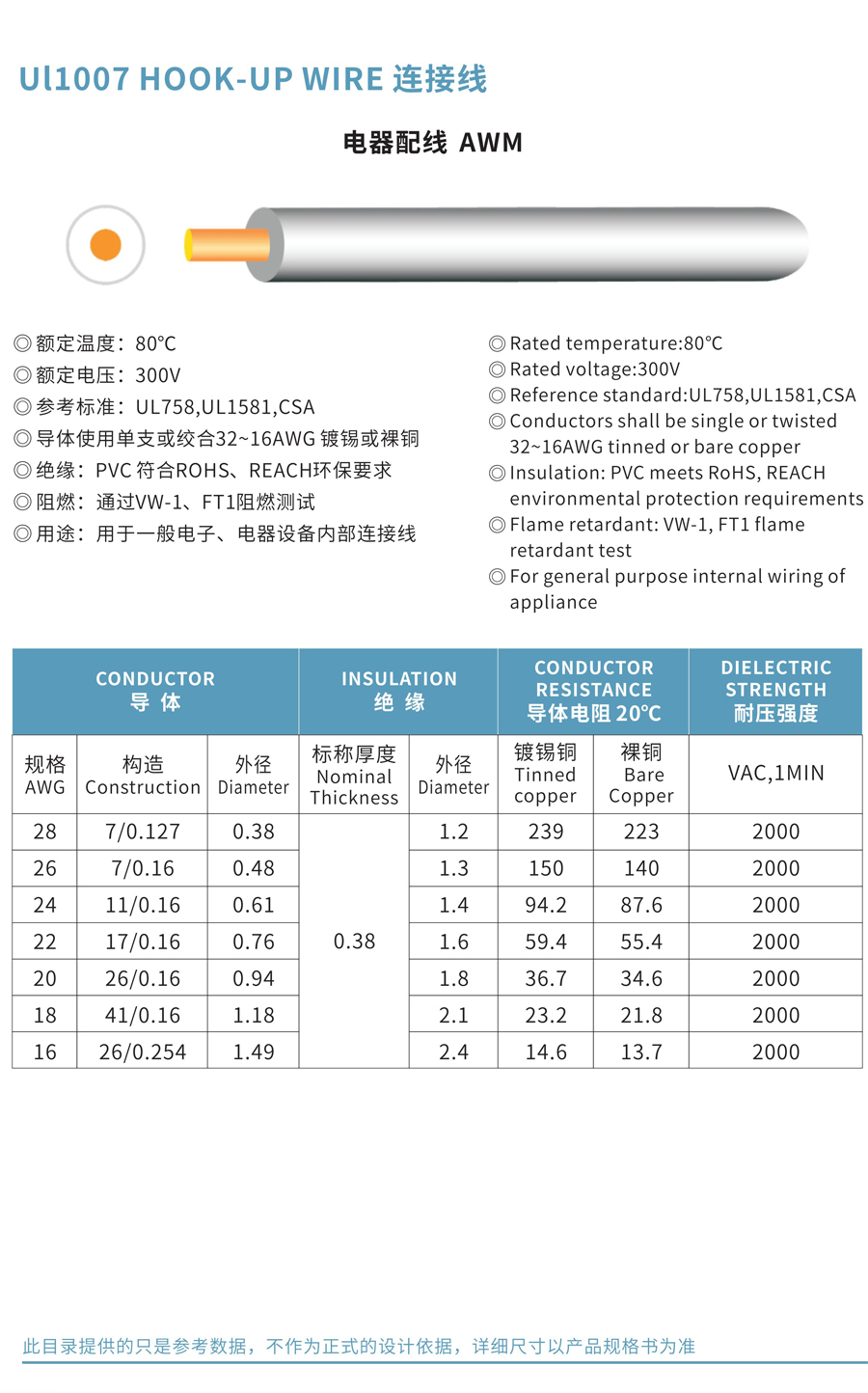

UL1007 HOOK-UP WIRE 连接线
额定温度：80℃
额定电压：300V
参考标准：UL758,UL1581,CSA

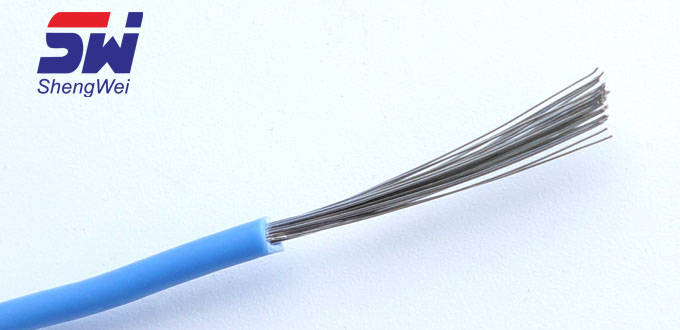

导体使用单支或绞合 32~16AWG 镀锡或裸铜
绝缘：PVC 符合 ROHS、REACH
环保要求 阻燃：
通过 VW-1、FT1 阻燃测试
用途：用于一般电子、电器设备内部连接线
参考标准：UL758,UL1581,CSA
导体使用单支或绞合 32~16AWG 镀锡或裸铜
绝缘：PVC 符合 ROHS、REACH
环保要求 阻燃：
通过 VW-1、FT1 阻燃测试
用途：用于一般电子、电器设备内部连接线
| CONDUCTOR 导体 | INSULATION 绝缘 | Conductor resistance 导体电阻 20℃ |
耐压强度 DIELECTRIC STRENGTH | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 规格 AWG | 构造 Construction |
外径 Diameter |
标称厚度 Nominal Thickness |
外径 Diameter |
镀锡铜 Tinned copper |
裸铜 Bare Copper |
VAC,1MIN | |||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 7/0.127 | 0.38 | 0.38 | 1.2 | 239 | 223 | 2000 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 7/0.16 | 0.48 | 1.3 | 150 | 140 | 2000 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 11/0.16 | 0.61 | 1.4 | 94.2 | 87.6 | 2000 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 17/0.16 | 0.76 | 1.6 | 59.4 | 55.4 | 2000 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 26/0.16 | 0.94 | 1.8 | 36.7 | 34.6 | 2000 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 41/0.16 | 1.18 | 2.1 | 23.2 | 21.8 | 2000 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 26/0.254 | 1.49 | 2.4 | 14.6 | 13.7 | 2000 | ||||||||||||||||||||||||||||||||||||||||||||||||||
