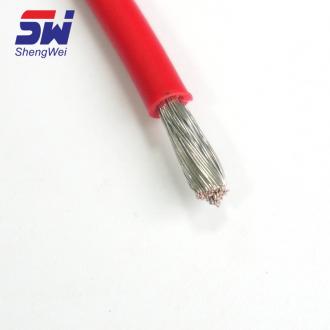

UL1032 PVC电子线
发布时间:2023-09-09 18:05:09来源:无锡胜维电气编辑部

UL1032 HOOK-UP WIRE 连接线
额定温度:90℃
额定电压:1000V/1200V
参考标准:UL758,UL1581,CSA
导体使用单支或绞合 28~4/0AWG 镀锡或裸铜
绝缘:PVC 符合 ROHS、REACH 环保要求
阻燃:通过 VW-1、FT1 阻燃测试
用途:用于一般电子、电器设备内部连接线


CONDUCTOR 导体 INSULATION  绝缘 Conductor resistance 耐压强度
导体电阻20℃ DIELECTRIC STRENGTH
规格 构造Construction 外径 标称厚度Nominal Thickness 外径 镀锡铜 裸铜 VAC,1MIN
AWG Diameter Diameter  Tinned copper  Bare Copper
28 7/0.127 0.38 0.76 2 239 223 2000
26 7/0.16 0.48 2.1 150 140 2000
24 11/0.16 0.61 2.25 94.2 87.6 2000
22 17/0.16 0.76 2.4 59.4 55.4 2000
20 26/0.16 0.94 2.55 36.7 34.6 2000
18 41/0.16 1.18 2.8 23.2 21.8 2000
16 26/0.254 1.49 3.1 14.6 13.7 2000
14 41/0.254 1.88 3.5 8.96 8.62 2000
12 65/0.254 2.37 4 5.64 5.43 2000
10 105/0.254 3.42 5.05 3.546 3.409 2000
8 168/0.254 3.8 1.14 6.4 2.23 2.144 2000
6 266/0.254 4.78 1.52 8.5 1.403 1.348 2000
4 420/0.254 6.01 9.8 0.882 0.8481 2000
2 668/0.254 7.58 11.8 0.5548 0.5335 2000
